ABSTRACT
서 론
국내 난방온실 재배면적은 2005년 9,975ha에서 2015년 15,878ha로 59.2% 상승하였으며 2015년 기준 전체 온실재 배면적의 30.4%를 차지한다(MAFRA, 2005, 2015). 난방 온실 경영비는 중 난방비가 차지하는 비율은 주요작목 기 준 24.7~39.2% 범위에 분포하고 있으며 경영비 요인 중 가장 높은 비중을 차지하고 있다(RDA, 2015). 난방온실의 난방비는 난방부하와 밀접한 관련이 있으며 난방부하는 온실 피복재의 관류전열손실, 토양전열손실, 복사열손실, 틈새환기로 인한 열손실 등으로 구성되는데, 이 중 온실 피복재의 관류전열손실은 전체 열손실의 60~100%를 차지 하는 주요한 인자이며 전도전열손실과 대류전열손실로 구 성된다(Japan Protected Horticulture Association, 1994; Diop 등 2014; Hwang 등 2013; Lee 등 2011). 이 중 대 류전열손실은 외부 풍속에 가장 큰 영향을 받으나 풍속에 따른 난방부하 관련 연구는 부족한 실정이다. 풍속에 따른 난방부하를 산정하기에 앞서 온실재배지역의 기상환경 및 풍환경에 대한 조사가 선행되어야 열손실 분석 범위를 정 할 수 있으며 온실 냉난방부하와 연계하여 기상정보를 분 석한 사례는 다수 진행되어왔으나 기상환경 중 특히 외부 풍속 및 풍향에 따른 온실의 열손실 분석에 앞서 우리나 라 온실밀집지역 풍환경 등 기상환경 및 온실 방위 현황 조사가 필수적으로 선결되어야 하는데 이와 관련된 연구 는 전무한 실정이다. 이에 따라 풍환경이 지배적인 지역에 온실을 설치할 때에 난방부하 산정에 삽입되는 기온, 풍속, 풍향 등의 기상자료를 반영하기 위하여 해안지역의 기상자료 및 온실의 방위 분석이 필요한 실정이다.
본 연구는 외부 풍환경에 따른 비닐온실의 열손실 분 석에 앞서 우리나라 기상환경 및 풍환경 기초자료의 범 위를 설정하고자 우리나라 온실지역 풍환경 등 기상환경 및 온실 방위를 조사 분석하고자 하였다.
연구방법
본 연구는 ‘해안지역은 풍환경이 매우 중요하다’라는 가정 하에 Fig. 1과 Table 1과 같이 8개 도 중 난방온실 재배면적이 2,000ha 이상인 충남, 전남, 경남의 11개 해 안지역의 온실 밀집지역을 대상으로 기상환경과 온실 설 치 방위를 분석하였다.

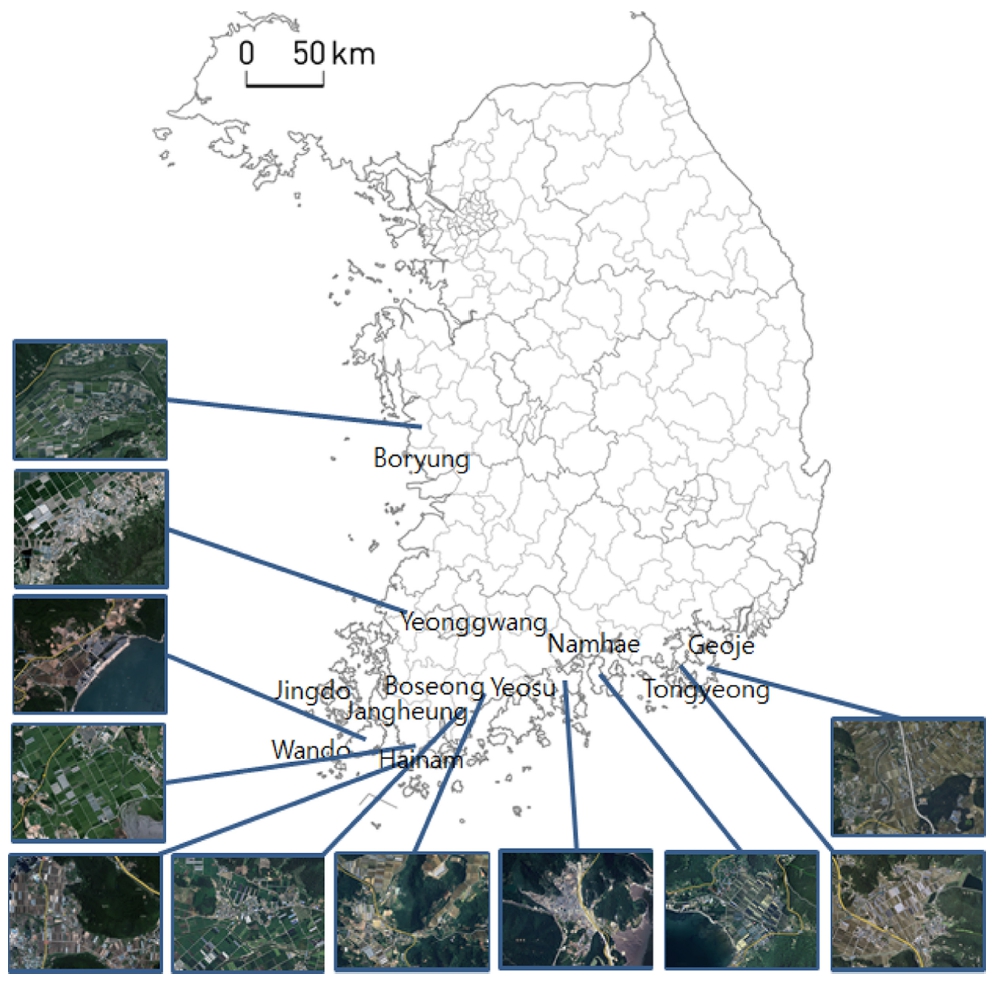

Fig. 1
Locations of selected area.
Table 1. Eleven selected stations of coastal area in Chungcheongnam- do, Gyeongsangnam-do and Jeollanam-do.
| No. | Province | Station | Lat.(°) | Long.(°) |
|---|
|
|---|
| 1 | Chungcheongnam-do | Boryung | 36.25 | 126.61 |
| 2 | | Namhae | 34.78 | 127.96 |
| 3 | Gyeongsangnam-do | Tongyeong | 34.94 | 128.36 |
| 4 | | Geoje | 34.86 | 128.58 |
| 5 | | Yeosu | 34.66 | 127.62 |
| 6 | | Boseong | 34.81 | 127.38 |
| 7 | | Jangheung | 34.57 | 126.90 |
| 8 | Jeollanam-do | Wando | 34.38 | 126.65 |
| 9 | | Hainan | 34.43 | 126.64 |
| 10 | | Jindo | 34.46 | 126.36 |
| 11 | | Yeonggwang | 35.24 | 126.36 |
기상청으로부터 과거 30년의 기상정보를 수집하였고 집중 난방기간인 12~2월 대상으로 최저, 평균, 최고 기 온 및 풍속, 풍향을 조사 분석하였다. 풍환경은 wind rose map으로 분석하였고 기상청에서 인용하는 바와 같 이 풍향은 32방위로 나누고 풍속은 10ms-1 기준 6등분 하였다. 평균풍향의 개념인 resultant vector로 합성풍향 을 나타내고 4방위 기준으로 최빈 방위 확률을 합산하 여 표기하였다.
온실의 방위는 선정지역에 배치된 농지에 설치된 온실 을 대상으로 위성사진을 수집하였으며 Fig. 1과 같이 50,000m2 이상 온실 밀집지역을 대상으로 조사하였고 온실의 형태가 대칭인 점을 감안하여 0~180° 범위로 자 료를 수집하였다. 또한, 각 지역마다 풍향이 있으며 온 실길이방향을 기준으로 하였을 때 적용되는 풍향은 달라 질 수 있으므로 본 연구에서는 이를 상대풍향으로 지칭 하였으며 기준점으로부터 풍향에서 배치방향의 차이로 두었으며 중복되는 점을 고려하여 0~90° 범위로 자료를 수집하였다.
결과 및 고찰
1. 11개 대상지역의 동계 기온
11개 지역 최저기온은 Table 2와 같이 나타내었다. 중 부지방에 있는 보령, 영광 지역과 남부지방에 있는 9개 지역의 기온차이가 구분되었다. 중부해안 대상지역은 12 월 최저기온은 남부해안 대상지역 비하여 약 2°C 차이 가 나는 것을 확인할 수 있었고 평균기온은 남부해안 대상지역 비하여 약 3.6°C의 차이가 나므로 최저기온보 다 평균기온 차이가 더 큰 것을 확인할 수 있었다. 1월 중부해안 대상지역은 최저기온이 남부해안 대상지역 대 비 약 3~4°C 차이가 나는 것을 확인할 수 있었다. 월별 기온 중 최저기온을 선정할 때에 1월 기온을 고려해야 되는 것으로 판단된다.
Table 2. Minimum, average and maximum temperature of selected areas during winter season.
| Location | December | January | February |
|---|
|
|---|
| Min. | Ave. | Max. | Min. | Ave. | Max. | Min. | Ave. | Max. |
|---|
|
|---|
| Boryung | -2.02 | 2.16 | 6.76 | -4.47 | -0.36 | 4.15 | -3.36 | 1.18 | 6.21 |
| Yeonggwang | -2.44 | 1.98 | 6.58 | -4.97 | -0.64 | 3.97 | -3.22 | 1.33 | 6.31 |
| Jindo | -0.97 | 1.92 | 5.93 | -3.29 | -0.59 | 3.37 | -2.29 | 1 | 5.74 |
| Wando | 1.67 | 5.06 | 8.88 | -0.38 | 2.71 | 6.25 | 0.40 | 3.94 | 8.17 |
| Hainam | -1.59 | 3.55 | 8.97 | -3.20 | 1.42 | 6.32 | -2.46 | 2.77 | 8.28 |
| Jangheung | -2.40 | 2.90 | 8.99 | -3.95 | 0.96 | 6.40 | -2.88 | 2.60 | 8.67 |
| Boseong | -1.24 | 3.43 | 8.35 | -3.42 | 1.29 | 6.38 | -0.48 | 0.87 | 2.35 |
| Weosu | 1.99 | 5.19 | 9.03 | -0.40 | 2.71 | 6.48 | 0.89 | 4.29 | 8.39 |
| Namhae | -0.11 | 4.37 | 9.31 | -2.09 | 2.14 | 6.88 | -0.78 | 3.94 | 9.13 |
| Tongyeong | 1.39 | 5.48 | 10.36 | -0.81 | 3.10 | 7.85 | 0.63 | 4.74 | 9.54 |
| Geoje | 0.27 | 4.71 | 9.61 | -1.56 | 2.55 | 7.20 | -0.29 | 4.28 | 9.25 |
2. 풍향 및 풍속 특성
각 지역의 평균 풍향은 Fig. 2와 같이 각 방향의 바람 빈도로 구하였는데 평온을 포함하였다. 보령 지역은 풍 향 구성비는 12월에 355~5° 범위에서 23.8%, 15~25° 범 위에서 14.3% 평균풍향은 358° 방향에서 41%, 355~5° 범위에서 23.4%, 15~25° 범위에서 16.6% 평균풍향은 352o 방향에서 43%, 355~5° 범위에서 19.8%, 195~205° 범위에서 17.1% 평균풍향은 328o 방향에서 30%로 나타 났다. 서해안 주풍향은 북풍이며 평균풍향은 북풍에서 기간이 경과함에 따라 주풍향의 이동은 크게 발생하지 않았으며 주풍향의 비중 또한 큰 변화가 없는 것으로 판단된다.

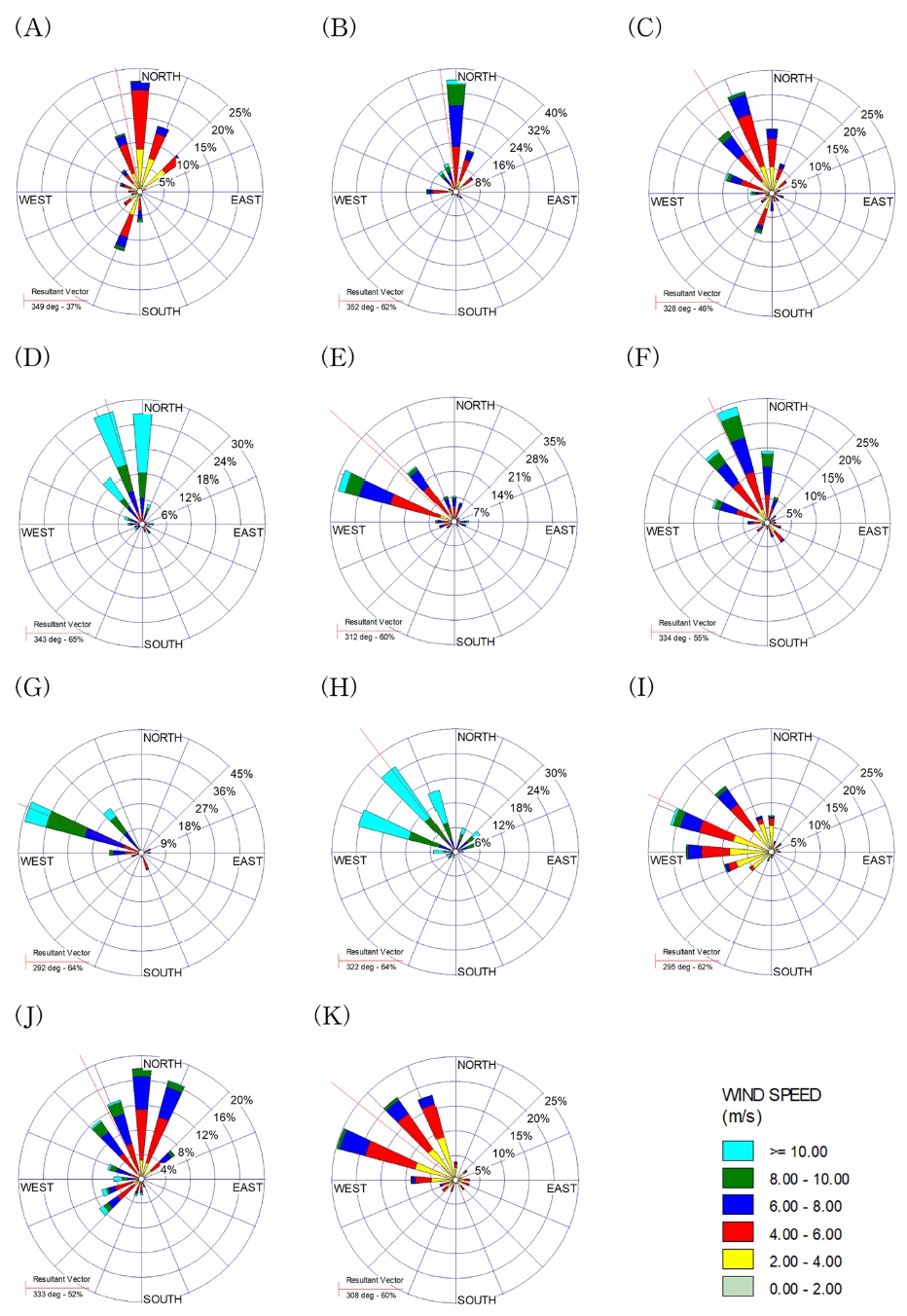

Fig. 2
Monthly average wind-rose map during winter : (A) Boryung, (B) YoungGwang, (C) Jindo, (D) Wando, (E) Hainam, (F) Jangheung, (G) Boseong, (H) Yeosu, (I) Namhae, (J) Tongyoung and (K) Geoje
선정지역 중 동계 서해안과 남해안의 경계 해안 대상 지역중 진도 지역의 풍향 구성비는 12월에 355~5° 범위 에서 23.8%, 15~25° 범위에서 14.3% 평균풍향은 358o 방향에서 41%, 355~5° 범위에서 23.4%, 15~25° 범위에 서 16.6% 평균풍향은 352o 방향에서 43%, 355~5° 범위 에서 19.8%, 265~275° 범위에서 17.1% 평균풍향은 328o 방향에서 30%로 나타났다. 서해 및 남해 경계 대 상지역의 주풍향은 북북서풍이었으며 기간이 경과함에 따라 평균풍향은 유사하나 그 빈도의 차이가 있는 것으 로 판단된다.
남해안 장흥 지역의 풍향 구성비는 12월에 315~325° 범위에서 20.6%, 335~345° 범위에서 20.3% 평균풍향은 335° 방향에서 57%, 1월에 335~345° 범위에서 28.2%, 315~325° 범위에서 17.7% 평균풍향은 335° 방향에서 67%, 2월에 335~345° 범위에서 23.6%, 315~325° 범위 에서 14.5% 평균풍향은 331° 방향에서 39%로 나타났다. 남해안 대상지역의 주풍향은 북서풍이었으며 기간이 경 과함에 따라 평균풍향은 유사하나 그 빈도의 차이가 있 는 것으로 판단된다.
11개 대상지역의 풍속을 2ms-1 단위로 10ms-1까지 총 6구간으로 나누고 그 분포는 다음과 같다(Table 3,4,5). 보령지역은 2~6ms-1 구간의 풍속 분포가 12월에 82.4%, 1월에 85.5%, 2월에 84.3% 차지하였다. 영광지역은 12 월 4~6ms-1에서 29.7%였으나 1월에는 41.3%, 2월에는 47.5%로 집중되는 경향을 보였다. 진도지역 12월에는 4~6ms-1에는 41.6%, 2~4ms-1에는 40.8%, 1월 4~6ms-1 구간에서는 43%, 2~4ms-1 구간에서는 42.5%, 2월는 2~4ms-1 구간에서는 42.3%, 4~6ms-1 구간에서는 42% 나타나 2~6ms-1구간에 풍속이 집중되었다. 완도, 보성, 여수지역은 4~10ms-1 구간에 걸쳐서 집중 분포되는 것 을 확인할 수 있었고 해남, 장흥, 통영지역은 4~6ms-1 집중 풍속구간임을 확인할 수 있었다. 11개 대상지역중 보령, 진도, 거제지역은 2~6ms-1 풍속이 집중적으로 분 포되어있었고, 특히 영광, 해남, 장흥, 남해, 통영 지역은 4~6ms-1 구간에 집중되어 있었으며 영광을 제외한 10개 지역은 월간 풍속 분포차이가 크게 발생하지 않는 것으 로 판단된다.
Table 3. Wind speed distribution of target areas on December (unit : %).
| Location | Wind speed(ms-1) |
|---|
|
|---|
| ≤2 | 2~4 | 4~6 | 6~8 | 8~10 | 10≥ |
|---|
|
|---|
| Boryung | 1.2 | 40.8 | 41.6 | 13 | 2.7 | 0.8 |
| Yeonggwang | 0.4 | 21.5 | 29.7 | 24.7 | 16.5 | 7.2 |
| Jindo | 1.2 | 40.8 | 41.6 | 13 | 2.7 | 0.8 |
| Wando | 0.1 | 8.5 | 16.3 | 20.8 | 18 | 36.3 |
| Hainam | 1.4 | 18.1 | 45.5 | 23.9 | 7.4 | 3.8 |
| Jangheung | 1.7 | 22 | 37.5 | 25.2 | 10.8 | 2.8 |
| Boseong | 0.9 | 10.6 | 21.2 | 29.5 | 24.9 | 12.9 |
| Weosu | 0 | 1.4 | 8.9 | 22.6 | 26 | 41.1 |
| Namhae | 8.1 | 48 | 26.8 | 12.8 | 3.1 | 1.3 |
| Tongyeong | 0.3 | 17.2 | 40.1 | 27.8 | 9.8 | 4.7 |
| Geoje | 4.3 | 45.1 | 36.3 | 12.5 | 1.5 | 0.3 |
Table 4. Wind speed distribution of target areas on January (unit : %).
| Location | Wind speed(ms-1) |
|---|
|
|---|
| ≤2 | 2~4 | 4~6 | 6~8 | 8~10 | 10≥ |
|---|
|
|---|
| Boryung | 2.2 | 42.5 | 43 | 9.6 | 2.2 | 0.6 |
| Yeonggwang | 0 | 19.7 | 41.3 | 24.5 | 11.6 | 2.9 |
| Jindo | 2.2 | 42.5 | 43 | 9.6 | 2.2 | 0.6 |
| Wando | 0.2 | 5.1 | 14.9 | 20.5 | 20.1 | 39.1 |
| Hainam | 1.1 | 14.9 | 47.4 | 24.4 | 8.4 | 3.8 |
| Jangheung | 0.9 | 19 | 36.1 | 26.2 | 13.5 | 4.2 |
| Boseong | 0.5 | 6.9 | 24.4 | 28.1 | 29 | 11.1 |
| Weosu | 0 | 1 | 5.9 | 18.1 | 27 | 48.1 |
| Namhae | 8 | 46 | 27.2 | 13.2 | 4.1 | 1.5 |
| Tongyeong | 0 | 16.9 | 38 | 31.1 | 10.8 | 3.3 |
| Geoje | 3.1 | 43 | 39.5 | 12.6 | 1.6 | 0.2 |
Table 5. Wind speed distribution of target areas on February (unit : %).
| Location | Wind speed(ms-1) |
|---|
|
|---|
| ≤2 | 2~4 | 4~6 | 6~8 | 8~10 | 10≥ |
|---|
|
|---|
| Boryung | 0.5 | 42.3 | 42 | 11.2 | 3.3 | 0.7 |
| Yeonggwang | 0 | 13.2 | 47.5 | 25.4 | 11.8 | 2.1 |
| Jindo | 0.5 | 42.3 | 42 | 11.2 | 3.3 | 0.7 |
| Wando | 0.1 | 4.2 | 15.8 | 22.3 | 18.6 | 39 |
| Hainam | 0.1 | 9.5 | 43.3 | 31.5 | 10.4 | 5.1 |
| Jangheung | 0.4 | 16.2 | 41.8 | 24.8 | 12.7 | 4.2 |
| Boseong | 0 | 6.9 | 27.2 | 35 | 18.9 | 12 |
| Weosu | 0 | 1.2 | 9.6 | 17.3 | 27.9 | 44 |
| Namhae | 5.2 | 48.3 | 28.7 | 11.7 | 4.2 | 1.9 |
| Tongyeong | 0 | 12.4 | 42.3 | 27.7 | 10.4 | 7.3 |
| Geoje | 2.3 | 41.4 | 40.8 | 13.3 | 2 | 0.2 |
3. 방위분석
온실의 길이방향 기준 배치방향은 Table 6과 같이 나 타내었다. 보령과 영광, 남해 지역은 60%이상 집중되어 있는 방향이 존재하였고 해남, 통영지역은 약 90% 집중 되어있는 방향이 존재하였으며 상대풍향은 Table 7과 같 이 나타내었다. 이는 경지정리로 인하여 방향이 편향되 어있는 지역이 존재하는 것으로 판단된다.
Table 6. Angle of greenhouse direction at the target areas.
| Location | 0~45° | 45~90° | 90~135° | 135~180° |
|---|
|
|---|
| Area (m2) | Ratio (%) | Area (m2) | Ratio (%) | Area (m2) | Ratio (%) | Area (m2) | Ratio (%) |
|---|
|
|---|
| Boryung | 7,184 | 7.8 | 59,939 | 65.4 | 24,481 | 26.7 | - | - |
| Yeonggwang | 31,956 | 33.0 | 58,075 | 60.1 | 1,039 | 1.1 | 5,646 | 5.8 |
| Jindo | 35,935 | 47.9 | 670 | 0.9 | 15,537 | 20.7 | 22,966 | 30.6 |
| Wando | 45,487 | 53.7 | 6,455 | 7.6 | 2,120 | 2.5 | 30,654 | 55.4 |
| Hainam | - | - | 116,071 | 92.9 | 1,345 | 1.9 | 7,528 | 6.0 |
| Jangheung | 12,187 | 13.0 | 37,180 | 39.5 | - | - | 44,777 | 47.6 |
| Boseong | 15,779 | 16.9 | 21,113 | 22.6 | 26,320 | 28.2 | 30,239 | 32.4 |
| Weosu | 19,284 | 38.3 | 10,704 | 21.2 | 14,567 | 28.9 | 5,855 | 11.6 |
| Namhae | - | - | 39,201 | 64.5 | 21,587 | 35.5 | - | - |
| Tongyeong | 2,145 | 2.2 | - | - | 7,612 | 7.8 | 87,465 | 90.0 |
| Geoje | 20,610 | 23.8 | 8,446 | 9.8 | 18,904 | 21.8 | 38,583 | 44.6 |
Table 7. Relative wind direction to greenhouse longitudinal direction.
| Location | 0~45° | 45~90° |
|---|
|
|---|
| Area (m2) | Ratio (%) | Area (m2) | Ratio (%) |
|---|
|
|---|
| Boryung | 7,184 | 7.8 | 84,421 | 92.2 |
| Yeonggwang | 37,602 | 38.9 | 59,114 | 61.1 |
| Jindo | 58,901 | 78.4 | 16,207 | 21.6 |
| Wando | 68,306 | 80.6 | 16,410 | 19.4 |
| Hainam | 8,872 | 7.1 | 116,071 | 92.9 |
| Jangheung | 56,963 | 60.5 | 37,179 | 39.5 |
| Boseong | 44,945 | 48.1 | 48,507 | 51.9 |
| Weosu | 27,111 | 53.8 | 23,298 | 46.2 |
| Namhae | 21,587 | 35.5 | 29,201 | 64.5 |
| Tongyeong | 89,609 | 92.2 | 7,612 | 7.8 |
| Geoje | 71,871 | 83.1 | 14,672 | 17.0 |
사 사
본 연구는 2017년도 농촌진흥청 국립농업과학원 연구 개발사업(과제번호: PJ010959 & PJ010964)의 지원에 의 해 이루어진 것임.
